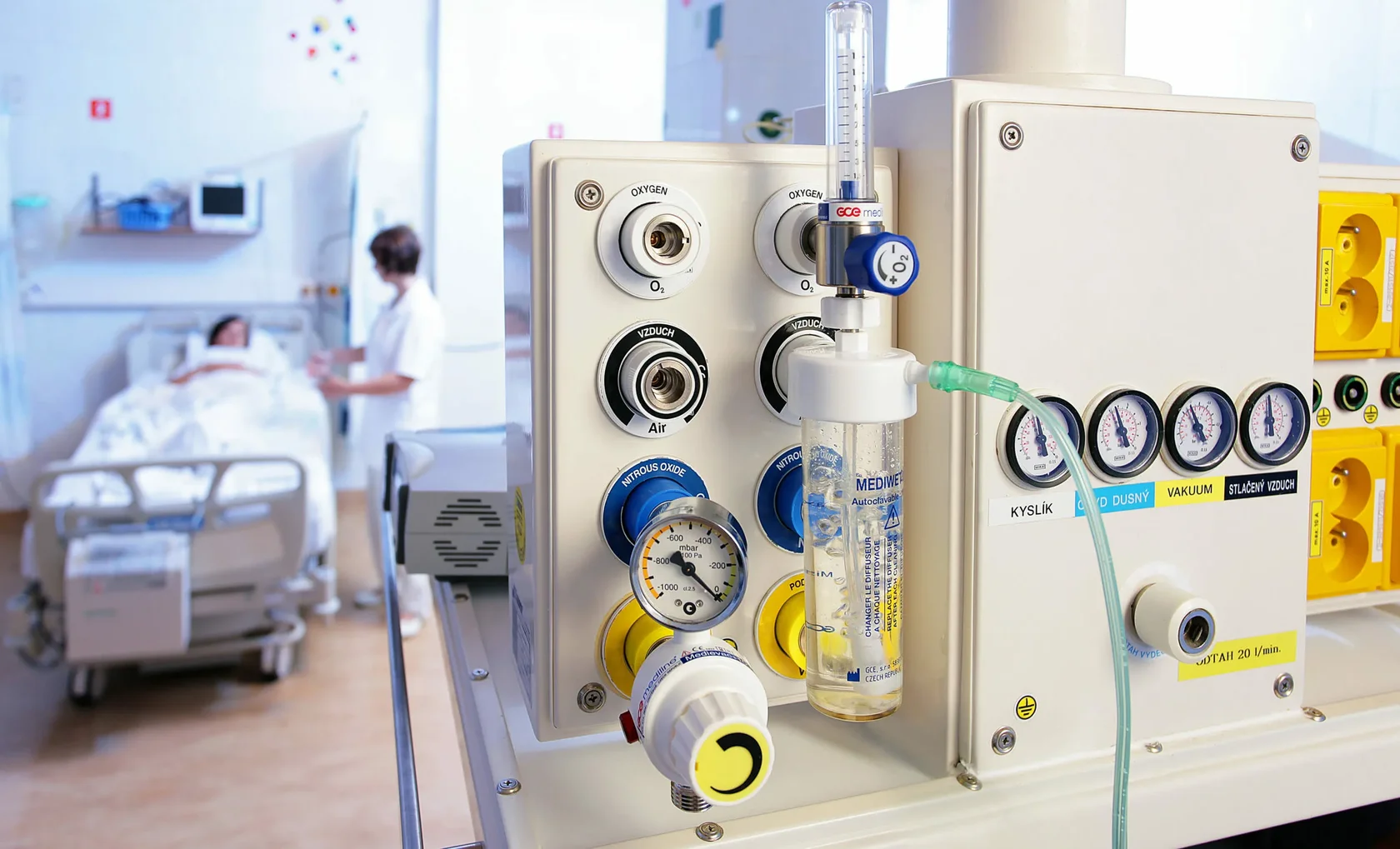

Проектирование систем медицинских газов — это не просто разводка труб и установка баллонов. Эти системы снабжают пациента кислородом, вакуумом, медицинскими смесями, участвующими в жизнеобеспечении. Каждая ошибка или несоответствие стандарту может привести не только к срыву эксплуатации, но и к угрозе жизни пациента. Нормативная база — это не формальность, а система защиты: пациента, медперсонала, владельца учреждения и проектной организации.
Типовая ситуация выглядит так: проектировщик опирается на устаревший ГОСТ, не закладывает резервирование кислородной линии. Итог — медучреждение не получает положительное заключение экспертизы, сдача объекта задерживается. Переоснащение системы — минимум два месяца, перерасход бюджета — до 15%. При этом юридическую ответственность несёт заказчик, так как проект допущен к реализации без анализа актуальной нормативной сетки.
Нормативное регулирование систем медгазов критически важно в следующих аспектах:
- Безопасность: давление кислорода выше 4 атм, поэтому малейшее отклонение по герметичности — риск взрыва или пожара.
- Совместимость: без унификации точек подключения могут возникнуть расхождения с оборудованием поставщика, особенно при импорте.
- Контроль и сигнализация: несоответствие по стандарту может привести к игнорированию утечки или падения давления.
- Правовая защита: при инциденте комиссия первой делит ответственность между проектировщиком, подрядчиком и техзаказчиком — и суд опирается на соблюдение норм.
Поэтому знание и применение действующих нормативов — не рекомендация, а базовое проектное требование. Ниже — системный обзор ключевых документов.
Ключевые нормативы, регулирующие проектирование медгазов в РФ
Технический регламент ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» — первоочередной документ, обязательный к применению при проектировании и эксплуатации источников и разводки газов под давлением. Он охватывает сосуды, трубопроводы, арматуру, включая медицинское направление.
ТР ТС 032/2013 обязывает:
- обезопасить оборудование от разрушения при превышении давления;
- учесть расчётные параметры и сроки безаварийной эксплуатации;
- производить обязательную сертификацию компонентов верхнего уровня (генераторы, баллоны);
- проводить испытания и ввод в эксплуатацию по утверждённой методике.
Этот регламент относится к техническому регулированию на уровне Союза и имеет статус закона. Его игнорирование приравнивается к нарушению обязательных требований и создаёт риски вплоть до закрытия объекта медицинского назначения.
СП 158.13330.2014 (актуализированная редакция СНиП 2.11.03-93) — Свод правил, регламентирующий проектирование систем медицинского газоснабжения. Это главный ориентир при компоновке трубопроводов, расчёте давления, размещении шкафов редуцирования и точек подключения.
Ключевые положения СП 158:
- предусматривает централизованную или блочно-модульную схему газоснабжения;
- определяет нормативные диаметры и допустимую длину линий до точки потребления;
- вводит требование верандирования (двойная разводка — основная и резервная линия) в реанимационных зонах и ОРИТ;
- нормирует рабочее давление по каждому типу газа (например, кислород — 400 кПа, углекислый — до 500 кПа);
- определяет требования к маркировке: как должна быть промаркирована труба/источник в зависимости от среды.
Хотя СП по определению носит рекомендательный характер, он является основой при прохождении экспертизы проектной документации. Региональные органы зачастую требуют полного соответствия СП 158.
ГОСТ Р 55822-2013 описывает требования к системам медицинского газоснабжения комплексно: от типовых схем до требований по резервированию, сигнализации, эксплуатационной безопасности и тестированию. Это первый ГОСТ в России, явно комплексный по отношению к медгазам.
Что важно учесть:
- регламентирует уровни доступности точек потребления: насыщенные палаты, реанимация, операционные и периферийные зоны;
- жилые зоны и технические помещения — разные требования по защите трубопроводов;
- содержит таблицы допустимых уровней шума, давления, отклонения от нормы;
- определены требования к системе аварийного отключения, расположению аварийной панели и её индикации;
- описан порядок верификации соответствия всех компонентов Госреестру (особенно важно на этапе проверки).
Обязательные ссылки на нормативные документы указываются в пояснительной записке и на отдельных листах проектной документации. Отсылка к конкретным пунктам СП, ГОСТа, ТР ТС нужна не для формальности: при проверке эксперты сверяют, есть ли упоминаемая в проекте конструкция в перечне допустимых решений стандартов. Если ее нет — потребуется пояснение или доработка.
Нюанс: пересечения в стандартах. СП 158 может требовать верандирования, а проектировщик, опираясь на ГОСТ Р 55822, ограничился общей разводкой. Эксперты требуют учета самого жёсткого условия. Чтобы избежать конфликта, в проектной записке отдельно приводят список применяемых уровней стандартов с приоритетами.
Международные стандарты: когда и зачем их используют в России
При проектировании и строительстве крупных многопрофильных клиник, частных медцентров с международной аккредитацией (JCI, TEMOS), а также при закупке комплексного оборудования от зарубежных производителей часто возникает необходимость привязки проекта к международным стандартам. В первую очередь — ISO 7396-1.
EN ISO 7396-1:2016 — международный стандарт, устанавливающий требования к проектированию медицинских газопроводных систем. Часто его называют «золотым стандартом» для международных клиник, так как он используется в Европе, Азии, Латинской Америке. Он охватывает:
- схемы резервирования и приоритетного переключения источников газа;
- контроль контаминации в системах медицинского воздуха;
- многоступенчатое мониторинг-системы на этажах и блоках (локальные панели);
- единые обозначения и стандарты маркировки труб;
- использование антисоединений (incompatible connections), исключающих подключение неправильного газа.
ISO применяется в России как дополнительный стандарт, но не имеет обязательной юридической силы. Часто к нему обращаются:
- при проектировании объектов по линии международных инвесторов;
- в частных клиниках, закупающих модули управления и панели из ЕС — так требуют поставщики;
- для обеспечения двусторонней совместимости в случае внешнего аудита (например, JCI);
- при реконструкции по инициативе заказчика, желающего соответствовать зарубежным практикам.
NFPA 99 (США) — норматив Национальной ассоциации противопожарной защиты, используется в США и Канаде. Некоторые его требования (например, к изоляции труб в межблочных соединениях, к системе звуковой сигнализации) выше по жёсткости, чем ISO или ГОСТ. В России его напрямую почти не применяют, но производители оборудования, поставляемого из США (например, Amico, BeaconMedaes), часто ссылаются на NFPA в техкартах — и проектировщику приходится адаптировать узлы подключения по паспорту поставщика.
Ограничение на копирование: нельзя буквально воспроизводить ISO-схемы в РФ без адаптации. Например, ISO допускает размещение распределительной панели в зоне прямой видимости поста, в то время как СП требует вынесения этого элемента в технологический шкаф за пределами палат. Или — системы локального вакуума по ISO приемлемы без стационарного резервирования, а в ГОСТе — такое не допускается. Эти расхождения критичны на этапе экспертизы.
Что обязательно, а что — рекомендовано: как не запутаться в уровнях нормативов
В проектировании систем медицинского газоснабжения особого внимания требует разграничение между обязательными и добровольными нормативами. Многие специалисты ошибочно считают, что любой упомянутый в контексте стандарт требует безусловного соблюдения. Однако правовая сила документов различна, и в проекте важно это чётко зафиксировать.
Обязательны к применению следующие уровни документов:
- Федеральные законы (например, 184-ФЗ «О техническом регулировании») — регламентируют общие требования и ответственность за несоблюдение Техрегламентов.
- Технические регламенты Таможенного союза (например, ТР ТС 032/2013) — юридически обязательны, защищены нормативно и применяются во всех странах ЕАЭС.
Этот уровень необходимо учитывать в обязательном порядке. Их нарушения невозможно обосновать ссылками на другие документы или специфику объекта.
СП (своды правил) и ГОСТы в правовом поле считаются документами добровольного применения, как установлено статьёй 6 184-ФЗ. Однако здесь есть нюанс: если проектировщик при разработке проекта сам указывает на соответствие проектных решений конкретному ГОСТу или СП, он берет на себя обязательства соблюдать всё, что этим документом регламентировано — в полном объёме.
Также нормы приобретают обязательность, если в договоре с заказчиком, в техническом задании или в иные проектные условия они внесены как основополагающие. Например:
- В ТЗ формулируется: «Разработка проекта в соответствии с ГОСТ Р 55822-2013».
- Проектировщик при подаче на госэкспертизу заполняет таблицу ссылочных документов, указав СП 158.13330.2014 как применённый норматив.
- Эксперт исходя из этих заявок проверяет соответствие — поэтапно, по разделам.
На практике проектировщику важно заранее определить, какие нормы применять, и зафиксировать это в пояснительной записке. Также учёт интересов всех сторон — проектировщика, заказчика, пользователя и экспертной организации — позволяет избежать конфликтов при приёмке.
Кто принимает решение, какие документы лягут в основу проекта?
- Заказчик — формирует ТЗ, где может указать конкретные стандарты или запретить использование устаревших редакций.
- Проектировщик — анализирует применимость норм в соответствии с типом объекта, оборудования и бюджета.
- Органы экспертизы — де-факто могут наложить ограничения или потребовать корректировки, даже если соответствие документу формально подтверждено.
На этапе приёмки надзор обращает внимание на:
- Наличие обоснования принятых решений относительно разводки, типов газов, аварийного отключения;
- Ссылки на ГОСТ и СП в комплекте исполнительной документации и пояснительной записки;
- Наличие сертификатов на оборудование и его соответствие заявленным стандартам;
- Резервирование и непрерывность подачи газов в критических зонах учреждения.
Рассмотрим кейс: частная хирургическая клиника завершила строительство. Проект — по ГОСТ Р 55822-2013 с учётом СП. Однако закупленное вентиляционное оборудование американского производства требует точек подключения согласно NFPA 99. Приёмка задержана, монтаж переделан, дополнен преобразователем давления и адаптированными интерфейсами. Итог — перерасход бюджета на 1,2 млн руб., задержка лицензирования на 3 месяца.
Практические рекомендации:
- Уже на этапе составления техзадания согласуйте перечень нормативов между всеми участниками: заказчик, ГИП, инженер по БМЗ, технолог медоборудования.
- Если в проекте предполагаются импортные системы, заранее уточните их нормативную базу — предпочтительно получить письма/формуляры от поставщика с упоминанием стандартов.
- На этапе начала проектирования зафиксируйте перечень стандартов в пояснительной записке, с пояснением, где применяются те или иные требования.
Частые ошибки при использовании стандартов в проектах системы медгазов
Даже при наличии актуальной нормативной документации ошибки в проектировании систем медицинских газов — распространённое явление. Основная причина — неполное понимание применимости норм, несогласованность между проектными подразделениями или формальное «копирование» решений с других объектов без сверки с условиями и задачами.
1. Несоответствие расчётных параметров реальным нагрузкам
Часто проект основывается на усреднённых форматах учреждения — по нормативу одна точка кислорода на койко-место. Но реальная эксплуатация оказывает давление выше проектного или при открытии учреждения профиль меняется — появляются новые операционные или ИВЛ задействуются постоянно. Результат — проседание давления, недостаточный расход, что может быть критично при проведении операций.
2. Использование устаревших или некорректно применённых редакций стандартов
Проектировщик ссылается на версию ГОСТ или СП, утратившего силу (например, СП в редакции 2012 года вместо актуализированной 2014). При проверке экспертиза требует пересчёта с учётом новых значений, в том числе по зонам риска, маркам труб и составу смесей. Такой недочёт приводит к возвращению всей проектной части на доработку.
3. Игнорирование систем удалённого мониторинга и сигнализации
Современные стандарты требуют обеспечения непрерывного контроля давления и содержания газа, особенно в ОРИТ и операционных. Однако некоторые проекты предусматривают лишь центральный контроль. Это нарушает требование по избыточному резервированию и может быть отклонено при приёмке.
4. Некорректное проектирование «чистой» и «общей» зон
Трубопроводы, проходящие через стерильные операционные, должны либо располагаться скрыто в закрытых герметизированных шахтах, либо иметь оговорённое техническое исполнение по повышенным требованиям (вкл. герметичность, возможность дезинфекции). Часто дизайнерские решения перебивают эти моменты: разводка проходит через потолок по магистралям ОВК, создавая конфликт норм.
5. Ошибки в функциональной классификации газов
На чертежах и спецификациях путают подачу медицинского воздуха и кислорода. И даже цвета труб наносятся неверно (например, воздух по стандарту — синий, кислород — белый с чёрными надписями). Такие ошибки могут повлечь фатальные последствия при эксплуатации, особенно в критических отделениях.
6. Реальные кейсы с последствиями:
- Городская поликлиника, 2020: без согласования закуплены панели с ISO-разъёмами, а вся система спроектирована под российские стандарты. Необходим переходники, которых нет в реестре. Приёмка задержана на 2 месяца, затраты на адаптацию — 340 тыс. руб.
- Частный роддом, 2022: отключение кислородной подачи во второстепенной палате выявило отсутствие резервной линии. Причина — архитектор удалил красную линию с чертежа, посчитав её декоративной. Итог — штраф надзорных органов, обязательная проверка всей системы.
- ФГБУ, Москва, 2023: формально всё соответствовало ГОСТ, но не продумана схема отключения газа на этаж без отключения всего блока. При отказе редуктора — эвакуация двух отделений, пересогласование проекта, конфликт с эксплуатирующей компания.
Эти ошибки демонстрируют: проект должен верифицироваться не только формально, но и исходя из логистики, логики эксплуатации и здравого смысла. Обязательна тесная работа проектировщика, инженера, сметчика и специалиста по медицинскому оборудованию.
Как выбирать и обосновывать стандарты на этапе проектирования
Правильный выбор и обоснование нормативов начинается задолго до начала чертёжных и расчётных работ. Ошибочное или непродуманное решение на этом этапе чревато конфликтами при экспертизе, проблемами при закупке оборудования и затяжками при вводе объекта в эксплуатацию. Ниже — последовательность, которая помогает выстроить нормативную базу проекта систем медицинских газов грамотно и оперативно.
1. Анализ условий будущего объекта
Тип учреждения — главный фактор. Требования для перинатального центра, онкоцентра и стоматологической клиники будут принципиально разные. Также важно знать:
- класс чистоты помещений (особенно в хирургических и реанимационных подразделениях);
- предварительный перечень оборудования (автоматические наркозные аппараты, ИВЛ и т.п.);
- тип поставки — будет ли медицинское оборудование российским или импортным;
- какие газовые среды предполагается использовать (кислород, воздух, вакуум, закись азота, CO₂ и т.д.);
- наличие систем централизованного мониторинга, распределения и аварийного отключения — на уровне здания или блоков.
Без этих данных выбор нормативов можно сравнить с проектированием в слепую. Поэтому первым шагом проектной команды должно быть формализованное техническое задание с заполненными параметрами по системе медгазов. При сомнениях — запрос дополнительной информации у техзаказчика или предэкспертная консультация.
2. Выстраивание нормативной иерархии под объект
Перед стартом выпуска проектной документации составляется таблица нормативной сетки — с графами:
- Наименование документа (ГОСТ/СП/ТР/ISO и др.);
- Юридический статус (обязателен/доброволен/введён в ТЗ);
- Область применения (техническое оборудование, прокладка труб, защита от пожаров);
- Основание для включения (предписание заказчика/требование экспертизы/информация от поставщика).
На основе приоритетов и пересечений создаётся утверждённый перечень нормативов, которые и лягут в основу проекта. Это важный управленческий шаг, позволяющий:
- избежать споров между участниками проекта (например, между архитектором и ГИПом);
- уменьшить риск отклонения проекта экспертизой;
- согласовать требования с поставщиками медоборудования до проектных решений;
- обосновать установку дорогостоящих решений (каскадные редукторы, шкафы управления).
3. Оформление обоснования в проектной документации
Пояснительная записка должна содержать:
- четкое перечисление нормативов с указанием редакций и статуса (актуальны/действуют частично/неприменимы по условиям);
- карту соответствия проектных решений конкретным пунктам этих нормативов;
- перечень отклонений (если применимо), с инженерно-техническим обоснованием каждого;
- согласование с заказчиком в разделе «Принятые технические решения» (для снижения рисков).
Если, например, по ISO допускается отсутствие второй (резервной) линии вакуума в палатах реанимации, а по СП 158 требуется обязательное верандирование, то проектировщик обязан зафиксировать, какое решение предпочтено и почему. Желательно — на основе расчётной модели, графиков потребления, локализации аварийного оборудования.
4. Когда необходима консультация с экспертизой до подачи проекта
Практика показывает: даже грамотный и комплектный проект может быть отклонён госэкспертизой, если отсутствует предварительное согласование особых решений.
В каких случаях стоит заранее обратиться за предэкспертной консультацией:
- если для объекта применяется нестандартная компоновка (например, подземная станция газа);
- если оборудование — иностранное, а сочетание его требований с российскими нормативами вызывает неоднозначности (по ГОСТу, марка стали допустима, но по ISO — нет);
- если по условиям или архитектуре здания предполагаются отклонения от СП 158, ГОСТ Р 55822 и других регламентов.
Во всех этих случаях консультация ФАУ «Главгосэкспертиза России» или регионального отделения может сэкономить месяцы времени и сотни тысяч рублей на переделках. Правильная формулировка вопроса, комплект принятых решений и мотивированное отступление от нормы повышают шансы на положительное решение.
Итог: выбор нормативов — не бюрократическая процедура, а режиссура безопасности проекта. От него зависят стоимость, сроки, надёжность и юридическая безупречность всей системы медгазоснабжения.
Обновления и изменения: как отслеживать актуальность нормативов
Нормативная база в области инженерных систем здравоохранения — динамичная среда. ГОСТы, СП, технические регламенты обновляются, теряют силу, заменяются или адаптируются под новые технологические реалии. Отслеживание их актуальности — обязанность не только главного инженера проекта, но и всей команды, включая специалистов по закупке, технологов и аудиторов заведения.
1. Где публикуются обновления
Основной поток информации об изменениях поступает с:
- ФАУ «Главгосэкспертиза России»: официальный портал и бюллетени содержат информацию о применении и корректировке СП, включая рекомендации по переходам на новые версии.
- Минпромторг и Росстандарт: на их сайтах распространяются уведомления о введении, отмене или пересмотре ГОСТов, а также проектные редакции новых документов.
- Национальные объединения проектировщиков и инженеров: ведут актуальные реестры ссылочных норм, дают практические пояснения.
2. Как понять, что документ утратил силу или заменён
На сайте Росстандарта при вводе номера стандарта указывается его действующий статус: действует, заменён, отменён. Также можно увидеть номер нового документа, который его заменил. Например:
- ГОСТ Р 55822-2013 → заменён на ГОСТ Р ***.2019 (условно, обновлённая редакция);
- СП 158.13330.2014 → рассматривается на замену редакцией 2023 года с новыми структурными требованиями к разводке и резервированию.
3. Переходный период между версиями
Нередко новые редакции вводятся с отсрочкой обязательности. Например, новая версия ГОСТа будет считаться действующей с 01.01 следующего года, но проекты, поданные до этой даты, оцениваются по предыдущей редакции. Однако если заказчик настаивает на «переходе вперёд» — применяются новые нормы уже на текущем этапе.
В проектной документации важно указывать:
- какой редакции нормативного документа она соответствует;
- почему не использована более новая (с обоснованием — сроки выхода позже даты передачи проектной документации);
- в чьей зоне ответственности отслеживание корректности версий (чаще — у генерального проектировщика).
4. Практичные советы
- Настройте подписку на изменения в профильных нормативных базах: Техэксперт, КонсультантПлюс, Нормоконтроль.
- Вступите в профессиональные сообщества и телеграм-каналы, где публикуют краткие обзоры новых требований.
- Проверяйте нормативную базу перед каждым проектом, а не раз в год.
- Храните в проектной базе только официальные версии документов (не множественные pdf из чатов).
Нарушения на этапах приёмки всё чаще связаны не с ошибками в решениях, а с использованием устаревших норм, утративших юридическую силу. Такого рода нарушения сложно оправдать даже при наличии положительного заключения экспертизы. Ответственность — на стороне проектировщика.
